 美標高壓閘閥 |
| 型號： | Z40H/W Z41H/W | 口徑： | 1/2″-28″ |
| 壓力： | Class2500lb | 材質： | WCB/304/316/304L/316L |
閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
產品采用標準
|
結構形式 |
栓接閥蓋明桿支架結構 |
|
驅動方式 |
手動、齒輪動、電動 |
|
設計標準 |
API600、API6D |
|
結構長度 |
ASME B16.10 |
|
連接法蘭 |
ASME B16.15 |
|
試驗和檢驗 |
API 598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
主要零件材料廠
|
序號 |
材質 |
材質 |
|
1 |
閥體 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
|
2 |
閘板 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
|
3 |
閥座 | ASTM A105 ASTM A182-F11、F22、F5、F9 |
|
4 |
閥桿 | ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
5 |
雙頭螺柱 | ASTM A193-B7、A320-B6、A193-B8M |
|
6 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
|
7 |
墊片 | 柔性石墨+不銹鋼 |
|
8 |
上密封座 | ASTM A182Gr.F6a、ASTM A182F22 ASTM A182-F304、F316、F321、F304L、F316L |
|
9 |
閥蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
|
10 |
填料 | 柔性石墨 |
|
11 |
填料壓套 | ASTM A182Gr.F6a ASTM CHIA182-F304、F316、F321、F304L、F316L |
|
12 |
填料壓蓋 | ASTM A216-WCB ASTM A351-CF8、CF8M、CF8C、CF3、CF3M |
|
13 |
閥桿螺母 | 鋼合金 |
|
14 |
手輪 | ASTM A47-32510 |
|

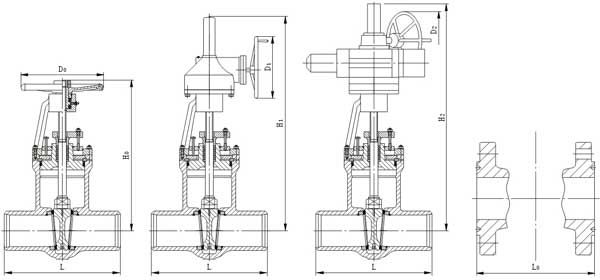

主要外形尺寸及重量 法蘭連接
對焊連接
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
