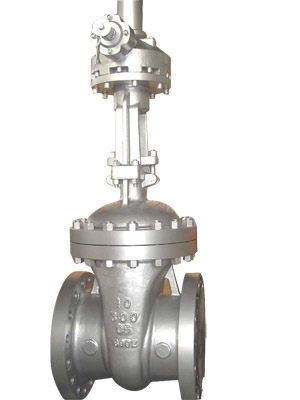

 傘齒輪不銹鋼閘閥 |
| 型號： | Z541W | 口徑： | DN50-DN500 |
| 壓力： | 1.6MPA | 材質： | 304/316 |
閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。
閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
性能范圍 Specifications
|
型 號 Type |
公稱壓力 Nominal pressure |
試驗壓力Test pressure |
工作溫度(℃) Working Temperature |
適用介質 Suitable Medium | ||
|
強度(水)Mpa |
密封(水)空氣(Mpa) |
低壓密封(空氣)Mpa | ||||
|
Z541W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
|
醋 酸 類 | ||||||
主要零件材料 Material for main parts
|
零件名稱 Part name |
材 料Material | ||
|
Z41Y-16i/25i/40i |
Z41W-16P/25P/40P |
Z41W-16R/25P/40R | |
|
閥體、閥蓋 Body donnet |
鉻 鎳 鋼 Ci Ni STEEL |
鉻鎳鈦鋼 Ci Ni Ti |
鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel |
|
閥 板 Wedge gate |
合金鋼+硬質合金 | ||
|
閥 桿 Stem |
合 金 鋼 ALLoy steel | ||
|
閥桿螺母 Stem |
鋁鐵青銅 Al bronze | ||
|
手 輪 Hand wheel |
灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron | ||
