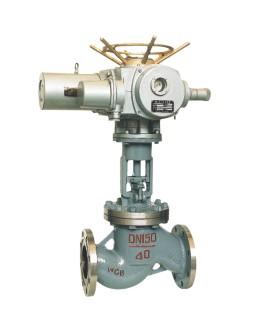

電動截止閥 |
| 型號： |
J941 |
口徑： |
DN15-DN500 |
| 壓力： |
1.6MPA |
材質： |
|
截止閥（Globe Valve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
結構特點與用途
1.可以安裝在管道的任何位置上，介質從下往上流。
2.不銹鋼截止閥適用于各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。
3.合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點.
|
公稱壓力
Pressure Class |
試驗壓力Testpressure |
|
殼體 Shell |
密封（水）
Seat(water) |
密封（氣）
Seat(Air) |
上密封 （水）
Back Seat (water) |
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
|
|
公稱壓力1.6MPa |
|

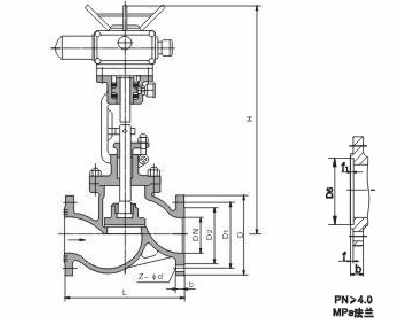

DN |
L |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
Weight |
|
50(DZW10I) |
230 |
160 |
125 |
100 |
16 |
3 |
4-18 |
645 |
48 |
|
65(DZW10I) |
290 |
180 |
145 |
120 |
18 |
3 |
4-18 |
690 |
60 |
|
80(DZW10) |
310 |
195 |
160 |
135 |
20 |
3 |
8-18 |
715 |
65 |
|
100(DZW15) |
350 |
215 |
180 |
155 |
20 |
3 |
8-18 |
770 |
71 |
|
125(DZW20) |
400 |
245 |
210 |
185 |
22 |
3 |
8-18 |
780 |
119 |
|
150(DZW30) |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
810 |
231 |
|
200(DZW45) |
600 |
335 |
295 |
265 |
26 |
3 |
12-23 |
967 |
320 |
|
250(DZW60) |
650 |
405 |
355 |
320 |
30 |
3 |
12-25 |
1143 |
550 |
|
300(DZW90) |
750 |
460 |
410 |
375 |
30 |
3 |
12-25 |
1292 |
785 |
|
公稱壓力
Pressure Class |
試驗壓力Testpressure |
|
殼體 Shell |
密封（水）
Seat(water) |
密封（氣）
Seat(Air) |
上密封 （水）
Back Seat (water) |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
公稱壓力2.5MPa |
|
DN |
L |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
Weight |
|
50(DZW10I) |
230 |
160 |
125 |
100 |
20 |
3 |
4-18 |
645 |
50 |
|
65(DZW10I) |
290 |
180 |
145 |
120 |
22 |
3 |
8-18 |
690 |
62 |
|
80(DZW15) |
310 |
195 |
160 |
135 |
22 |
3 |
8-18 |
715 |
67 |
|
100(DZW20) |
350 |
230 |
190 |
160 |
24 |
3 |
8-23 |
770 |
73 |
|
125(DZW30) |
400 |
270 |
220 |
188 |
28 |
3 |
8-25 |
780 |
127 |
|
150(DZW45) |
480 |
300 |
250 |
218 |
30 |
3 |
8-25 |
875 |
215 |
|
200(DZW60) |
600 |
360 |
310 |
278 |
34 |
3 |
12-25 |
967 |
322 |
|
250(DZW90) |
650 |
425 |
670 |
332 |
36 |
3 |
12-30 |
1153 |
585 |
|
300(DZW120) |
750 |
485 |
430 |
390 |
40 |
4 |
16-30 |
1292 |
795 | |
|
公稱壓力
Pressure Class |
試驗壓力Testpressure |
|
殼體 Shell |
密封（水）
Seat(water) |
密封（氣）
Seat(Air) |
上密封 （水）
Back Seat (water) |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 | |
|
公稱壓力4.0MPa |
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f2 |
f |
Z-d |
H |
Weight |
|
50(DZW10I) |
230 |
160 |
125 |
100 |
88 |
20 |
4 |
3 |
4-18 |
645 |
61 |
|
65(DZW10I) |
290 |
180 |
145 |
120 |
110 |
22 |
4 |
3 |
8-18 |
690 |
75 |
|
80(DZW20I) |
310 |
195 |
160 |
135 |
121 |
22 |
4 |
3 |
8-18 |
715 |
84 |
|
100(DZW30) |
350 |
230 |
190 |
160 |
150 |
24 |
4.5 |
3 |
8-23 |
770 |
101 |
|
125(DZW45) |
400 |
270 |
220 |
188 |
176 |
28 |
4.5 |
3 |
8-25 |
782 |
207 |
|
150(DZW60) |
480 |
300 |
250 |
218 |
204 |
30 |
4.5 |
3 |
8-25 |
875 |
226 |
|
200(DZW90I) |
600 |
375 |
320 |
282 |
260 |
38 |
4.5 |
3 |
12-30 |
1160 |
339 | |
|
公稱壓力
Pressure Class |
試驗壓力Testpressure |
|
殼體 Shell |
密封（水）
Seat(water) |
密封（氣）
Seat(Air) |
上密封 （水）
Back Seat (water) |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
公稱壓力6.4MPa |
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f2 |
f |
Z-d |
H |
Weight |
|
50(DZW15) |
300 |
175 |
135 |
105 |
88 |
26 |
4 |
3 |
4-23 |
710 |
64 |
|
65(DZW20) |
340 |
200 |
160 |
130 |
110 |
28 |
4 |
3 |
8-23 |
734 |
77 |
|
80(DZW30) |
380 |
210 |
170 |
140 |
121 |
30 |
4 |
3 |
8-23 |
785 |
86 |
|
100(DZW60) |
430 |
250 |
200 |
168 |
150 |
32 |
4.5 |
3 |
8-25 |
837 |
171 |
|
125(DZW90) |
500 |
295 |
240 |
202 |
176 |
36 |
4.5 |
3 |
8-30 |
1031 |
243 |
|
150(DZW90) |
550 |
340 |
280 |
240 |
204 |
38 |
4.5 |
3 |
8-34 |
1066 |
296 |
|
200(DZW120) |
650 |
405 |
345 |
300 |
260 |
44 |
4.5 |
3 |
12-34 |
1213 |
420 |
|
|
公稱壓力
Pressure Class |
試驗壓力Testpressure |
|
殼體 Shell |
密封（水）
Seat(water) |
密封（氣）
Seat(Air) |
上密封 （水）
Back Seat (water) |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
公稱壓力10.0MPa |
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
f2 |
f |
Z-d |
H |
Weight |
|
50(DZW20) |
300 |
195 |
145 |
112 |
88 |
28 |
4 |
3 |
4-25 |
714 |
81 |
|
65(DZW30) |
340 |
220 |
170 |
138 |
110 |
32 |
4 |
3 |
8-25 |
734 |
102 |
|
80(DZW60) |
380 |
230 |
180 |
148 |
121 |
34 |
4 |
3 |
8-25 |
800 |
175 |
|
100(DZW90) |
430 |
265 |
210 |
175 |
150 |
38 |
4 |
3 |
8-30 |
950 |
194 |
|
125(DZW90) |
500 |
310 |
250 |
210 |
176 |
42 |
4.5 |
3 |
8-34 |
1142 |
285 |
|
150(DZW120) |
550 |
350 |
290 |
250 |
204 |
46 |
4.5 |
3 |
12-34 |
1240 |
450 |
|
200(DZW180) |
650 |
430 |
360 |
312 |
260 |
54 |
4.5 |
3 |
12-41 |
1425 |
850 | | |
