【產品用途】

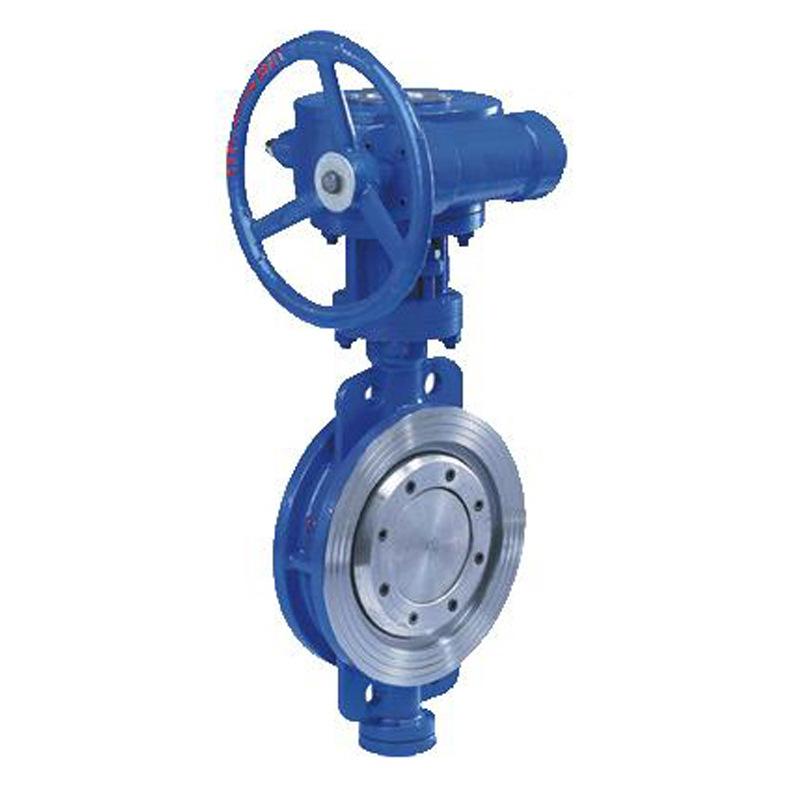

D73H、D373H、D673H、D973H型PN10~PN100三偏心對夾硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

【公稱通徑】

其公稱通徑從DN50到DN1200，有DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm、DN700mm、DN800mm、DN900mm、DN1000mm、DN1200mm。

【產品特點】

1、對夾金屬多層次密封蝶閥對夾連接結構簡單，方便安裝與拆卸，重量輕的特點。金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。

【執行標準】

設計規范： GB/T 12238 API609

結構長度： GB/T 12221 API609 ASME B16.10

法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752

試驗與檢驗：GB/T 13927 API598

【性能參數】

【結構示意圖】

【外形尺寸】



注釋：上圖中無驅動裝置重量。WF為對夾式蝶閥（WAFER），WL為凸耳對夾式蝶閥（LUG）。
